Твердомер МЕТОЛАБ 701 по Роквеллу, Бринеллю и Виккерсу
Предназначен для измерений твердости металлов и сплавов по шкалам Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внесён в Реестр Средств Измерений Российской Федерации.
Поставляется со свидетельством о Поверке.

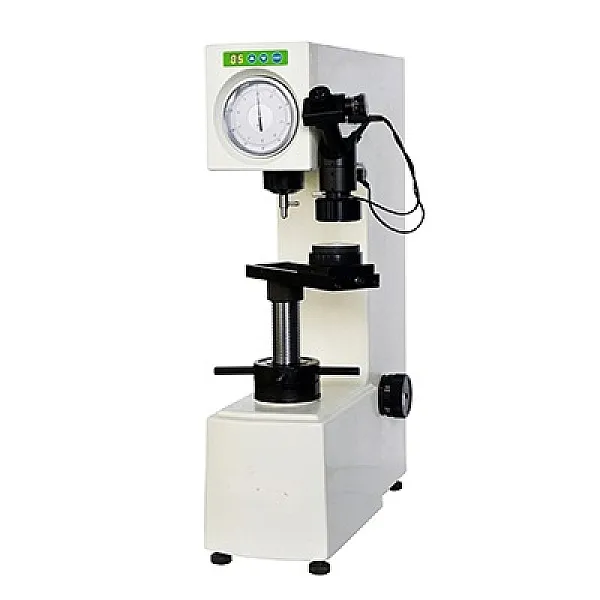

МЕТОЛАБ 701 – стационарный универсальный измеритель твердости, позволяющий контролировать указанные параметры по шкалам Бринелля, Роквелла (A, B и C) и Виккерса. Прибор имеет электромеханический привод приложения и снятия основной нагрузки, а также оснащен небольшим ЖК-индикатором, на котором отображается время выдержки. Основной индикатор прибора – аналоговый, часового типа. Также твердомер МЕТОЛАБ 701 оснащен измерительным микроскопом с подсветкой.
Стационарный универсальный твердомер МЕТОЛАБ 701 предназначен для измерения твердости различных материалов и изделий (сталей, чугуна, цветных металлов, мягких сплавов и пр.) по шкалам Бринелля, Роквелла, Виккерса.
Преимущества стационарного твердомера МЕТОЛАБ 701:
- Шкалы для измерений по Роквеллу: HRA, HRB, HRC
- Шкалы для измерений по Бринеллю: HBW2.5/31.25, HBW2.5/62.5, HBW5/62.5, HBW2.5/187.5, HBW 10/100, HBW 1/30
- Шкалы для измерения по Виккерсу: HV30, HV100
- Простота в управлении и обслуживании, низкая себестоимость измерений
- Электромеханический привод приложения и снятия нагрузки
- Аналоговый индикатор часового типа
- Встроенный микроскоп с двумя дополнительными объективами на 2,5 и 5х и подсветкой
Принцип действия:
- для шкал Роквелла: основан на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
- для шкал Виккерса: основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Бринелля: основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры имеют одинаковые метрологические и технические характеристики и отличаются друг от друга наличием программного обеспечения (ПО) и типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости.
Поверка осуществляется по документу МЕТОЛАБ 701/702/703 - 01 МП «Инструкция. Твердомеры универсальные МЕТОЛАБ 701, МЕТОЛАБ 702, МЕТОЛАБ 703. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 05.07.2017 г.
Основные средства поверки - эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями:
- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRВ; (83±3) HRА;
- (450±75) HV; (800±50) HV;
- (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
